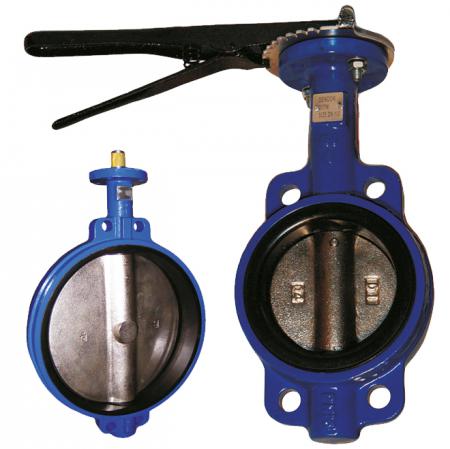

Поворотный межфланцевый затвор

DN 32-1000
PN 10 , PN 16
Tраб от -25°C до 130°C
Tмакс 150°C
тип 017W

ПРИМЕНЕНИЕ

Межфланцевые затворы являются арматурой общего назначения, используются в различных отраслях в качестве запорного устройства в системах теплоснабжения, водоснабжения и на разных магистральных трубопроводах, транспортирующих среды с часто применяемыми значениями давлений и температур.
ОСНОВНЫЕ МАТЕРИАЛЫ КОНСТРУКЦИИ

Корпус - чугун GGG40 с термообработанным эпоксидным покрытием
Диск - чугун GGG40
Уплотнение - EPDM, NBR, VITON, PTFE

ЗАЩИТА ОТ КОРРОЗИИ

Корпус окрашен долговечным эпоксидным полимерным составом, который предохраняет затвор от коррозии
Рабочая среда с корпусом не контактируется.
РАБОЧАЯ СРЕДА

Вода в системах холодного и горячего водоснабжения, отопления, морская вода, питьевая вода, воздух, гликольные смеси и т.п.
ТИП ПРИСОЕДИНЕНИЯ

Межфланцевое
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ФЛАНЦЕВ ПО ГОСТУ

Ру 10 и Ру 16 по ГОСТу 12815-80
КЛАСС ГЕРМЕТИЧНОСТИ

А по ГОСТ 9544-2005
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

С регулировочной рукояткой и пронумерованным зубчатым сектором, возможен вариант исполнения с замком
Ручной штурвал-редуктор с индикатором открытия
Электропривод

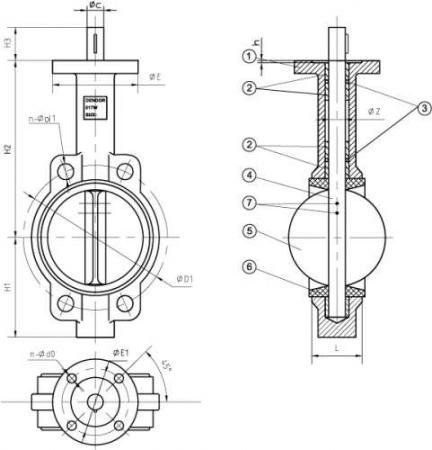

1_-_корпус
2_-_подшипниковые втулки
3_-_уплотнение штока (кольцо)
4_-_шток
5_-_диск
6_-_седло
7_-_штифты

Дисковые поворотные затворы сегодня являются наиболее распространенным компонентом трубопроводов во всем мире. Высокая герметичность, надёжность и доступная цена на установку и обслуживание делают их идеальным решением для большинства трубопроводных систем.

Корпус затвора 017W может быть изготовлен из чугуна, стали, нержавеющий стали, диск – из никелированного чугуна или нержавеющей стали.

В зависимости от агрессивности рабочей среды и требований к защите используются следующие типы седловых уплотнений:

EPDM;
NBR;
VITON и ряд других.
Дисковые межфланцевые поворотные затворы 017W до ДУ 300 включительно, в заводском исполнении идут в комплекте с ручным управлением (ручкой). К затворам DN350 и более прилагается с редуктор. Все дисковые поворотные затворы Dendor Valve Industrial могут комплектоваться редуктором, электроприводом или пневмоприводом по заказу покупателя.

Основные преимущества дисковых поворотных затворов:

Малый вес и компактный размер;
Малая строительная длина;
Герметичное перекрытие потока рабочей среды в обоих направлениях;
С рабочей средой контактируют только седловое уплотнение и диск;
Приемлемая цена;
Широкая область применения.
